前言
自動轉換開關電器（ATSE）Automatic Transfer Switching Equipment由一個（或幾個）轉換開關電器和其它必需的電器組成，用于監測電源電路，并將一個負載電路從一個電源自動轉換至另一個電源的電器。電氣行業中簡稱為“雙電源自動轉換開關”或“雙電源開關”。
符合的標準為IEC60947-6-1、GB/T14048.11《自動轉換開關電器》和IEC60947-1、GB/T14048.1《低壓開關設備和控制設備總則》。
ATSE在我國經歷了四個發展階段，即兩接觸器式、兩斷路器式、兩負荷隔離開關式和勵磁式一體化。
● 第一代 CC級
★ 接觸器式轉換開關
★ 機械連鎖不可靠
★ 耗電量大
● 第二代 CB級
★ 兩臺斷路器及其機械和電氣連鎖裝置組成
★ 具有短路或過電流保護功能
★ 機械連鎖不可靠
● 第三代 派生PC級
★ 負荷隔離開關式轉換開關
★ 轉換由電機驅動
★ 具有雙斷功能
● 第四代 PC級
★ 勵磁式一體化轉換開關
★ 轉換速度快
★ 機械連鎖可靠

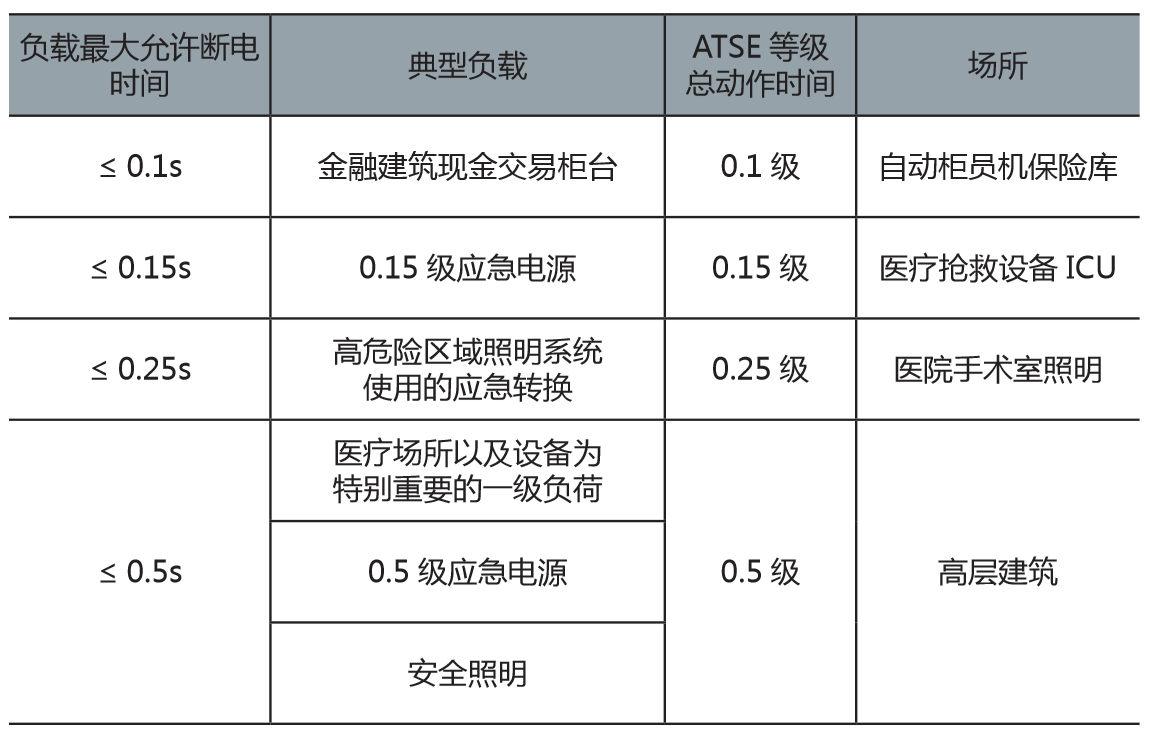

從雙電源ATSE的發展過程和趨向來看，PC級雙電源將成為工程中的應用主流?！豆潭ㄊ较辣抿?qū)動器－控制器》（IEC標準修正草案）中指出，ATSE不應帶短路和過電流保護功能，而CB級ATSE不能夠滿足這一點，一旦出現短路和過電流的情況，脫扣器脫扣會造成電源側雖然有電，而負載沒電，不能滿足一、二級負荷對供電的要求。
符合標準
● GB14048.1
總則
● GB/T14048.11-2008
自動轉換開關電器
● IEC60947-1
總則
● IEC60947-6-1
自動轉換開關電器
污染等級
● YTEQ2系列開關已被認證可以在污染等級為3級的環境中運行
● 由GB14048標準中針對工業用電器適用環境的規定
電器級別
● GB/T14048.11 （IEC60947-6-1）標準定義，YTEQ2為PC級轉換開關電器
電磁兼容性
● 靜電放電
Level 4
● 電快速脈沖群
Level 4
● 射頻輻射騷擾
Level 3
● 射頻傳導騷擾
Level 3
● 浪涌
Level 4
正常工作與安裝條件
● 空氣溫度：-5°C~40°C
● 海拔≤2000m
● 最高溫度40°C，空氣的相對濕度不超過50%
● 開關主體水平安裝
使用類別

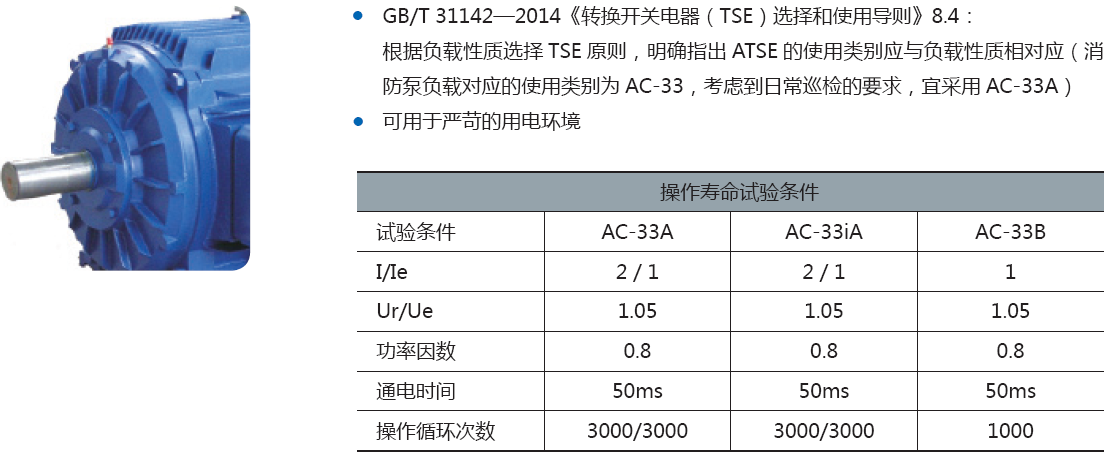

● AC-33A

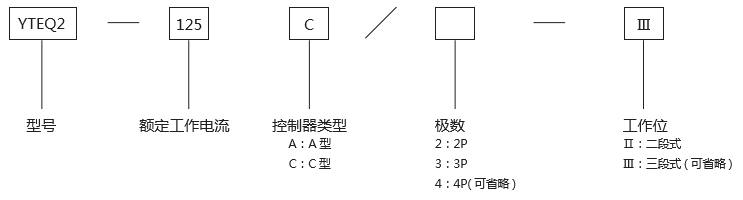

型號及意義
技術參數
|
規格 |
YTEQ2-80 |
YTEQ2-125 |
YTEQ2-400 |
YTEQ2-500 |
YTEQ2-1600 |
YTEQ2-4000 |
| 殼架電流(A) | 80 | 125 | 400 | 500 | 1600 | 4000 |
|
額定電流Ie(A) |
16~80 |
16~125 |
160~400 |
500 |
630~1600 |
2000~4000 |
|
工作位 |
II |
II/III |
II/III |
II/III |
III |
II |
|
極數 |
2/3/4P |
2/3/4P |
2/3/4P |
2/3/4P |
3/4P |
3/4P |
|
額定頻率f（hz） |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
|
額定電壓Ue(v)Ac |
230/400 |
230/400 |
230/400 |
230/400 |
400 |
400 |
|
額定絕緣電壓Ui(V) |
690 |
690 |
690 |
690 |
690 |
690 |
|
額定沖壓額定沖擊耐受電壓uimp(kv) |
8 |
8 |
8 |
8 |
8 |
8 |
|
使用類別 |
AC-33A |
AC-33A |
AC-33A |
AC-33A |
AC-33iA |
AC-33iA |
|
額定限制短路Iq(kA)熔斷器保護下 |
100 |
100 |
120 |
120 |
120 |
200 |
|
額定短時耐受電流Icw |
5KA/1S |
10KA/1S |
12KA/0.3S |
12KA/0.3S |
42KA/0.5S |
50KA/0.5S |
|
觸頭轉換時間 |
<70ms |
<70ms |
<100ms |
<100ms |
<120ms |
<50ms |
|
控制電源電壓Us(V)AC |
230 |
230 |
230 |
230 |
400 |
400 |
|
電氣壽命120次/時（次） |
6000 |
6000 |
6000 |
6000 |
5000 |
3000 |
|
機械壽命（次） |
20000 |
20000 |
20000 |
20000 |
10000 |
10000 |
|
位置反饋信號（分別） |
2常開+2常閉 |
|||||

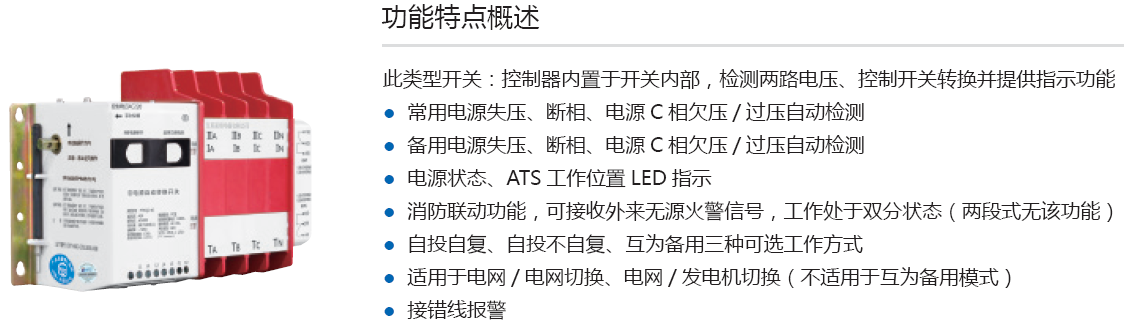

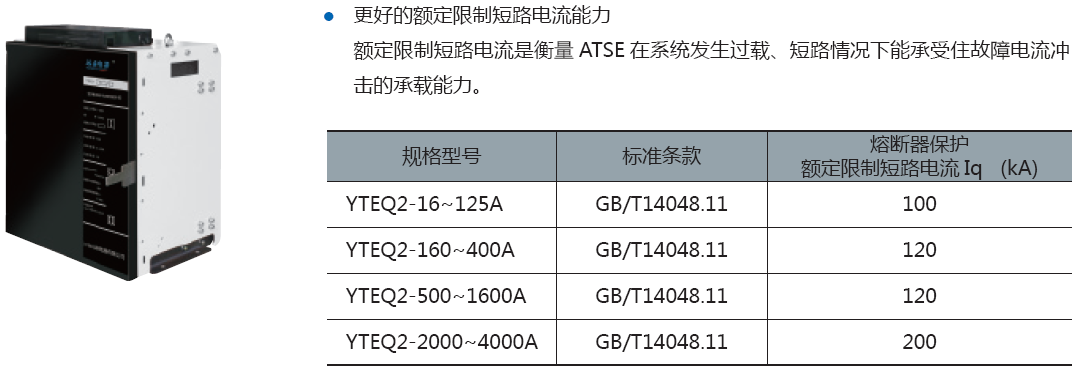

功能特點
|

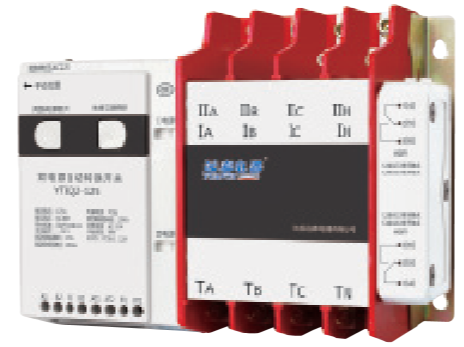

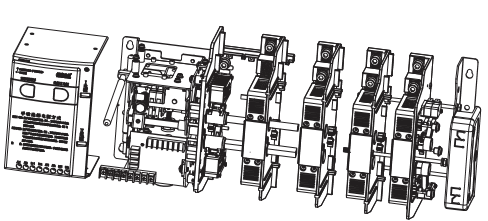

一體化設計
|
|
 |
|
 |
|
 |
|
|
勵磁驅動 |
|
 |

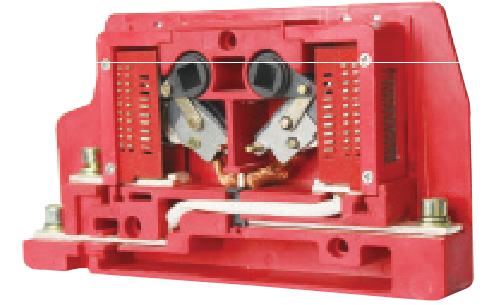

● 勵磁線圈驅動，本體轉換時間≤70ms。 ● 應用范圍廣，適用于醫療場所、安全級應急照明等重要場所。
|
|
使用類別AC-33A |
|
|
|
|

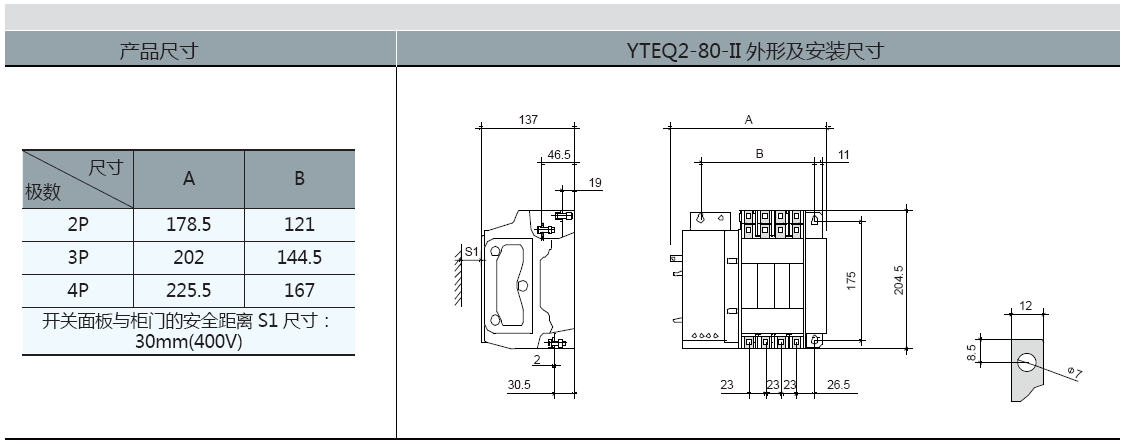

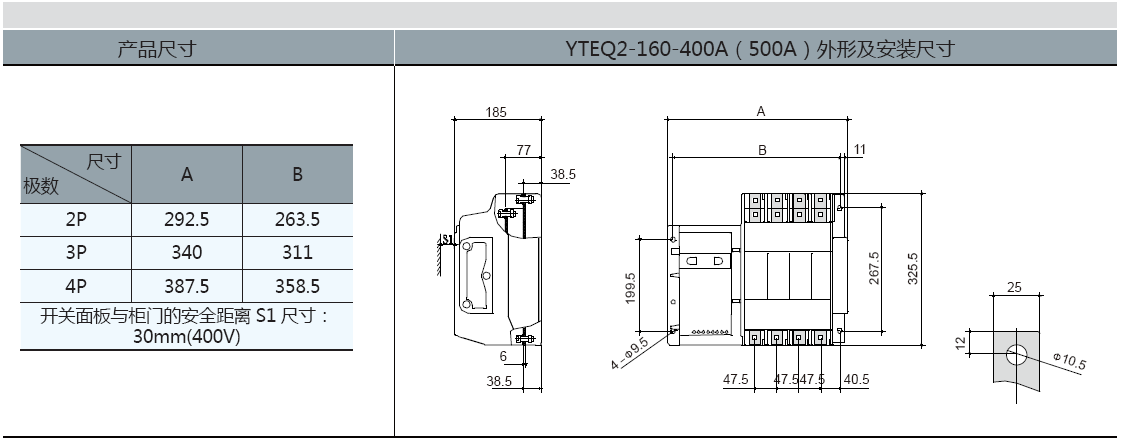

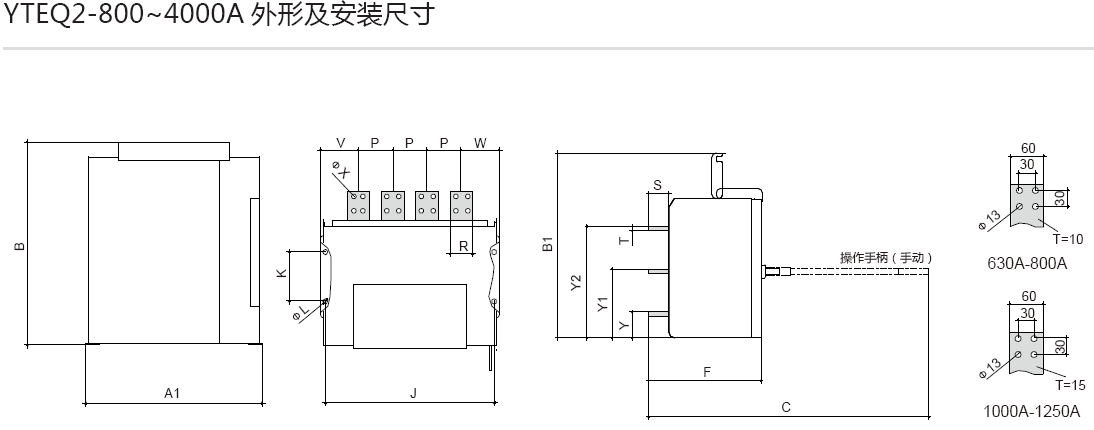

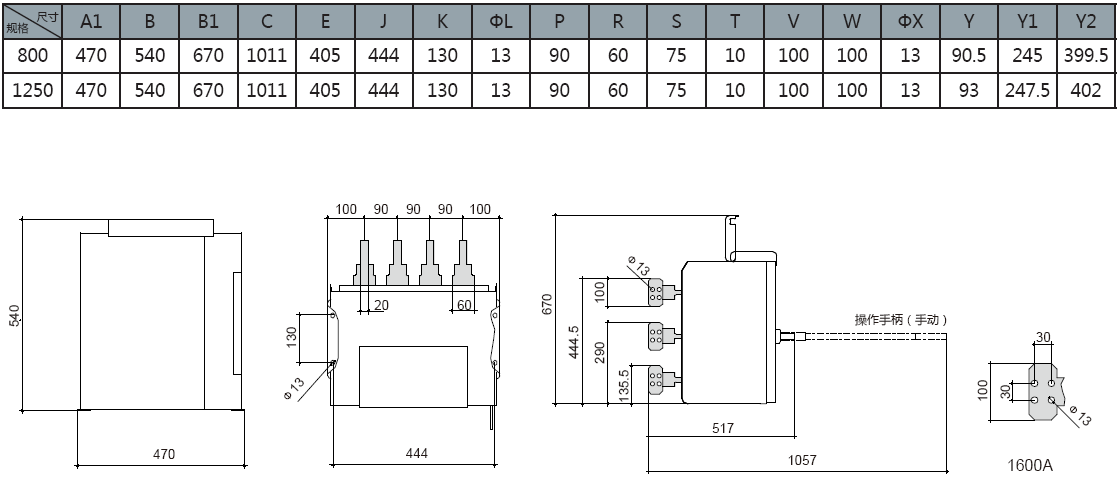

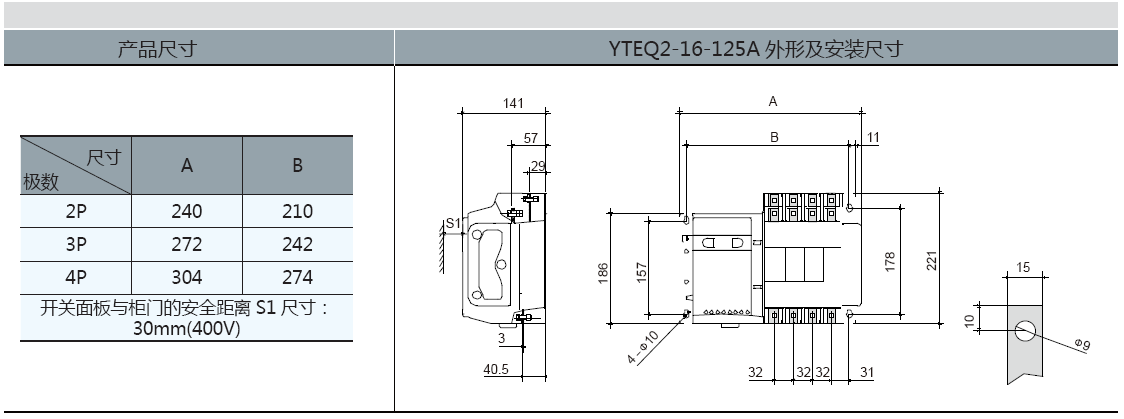

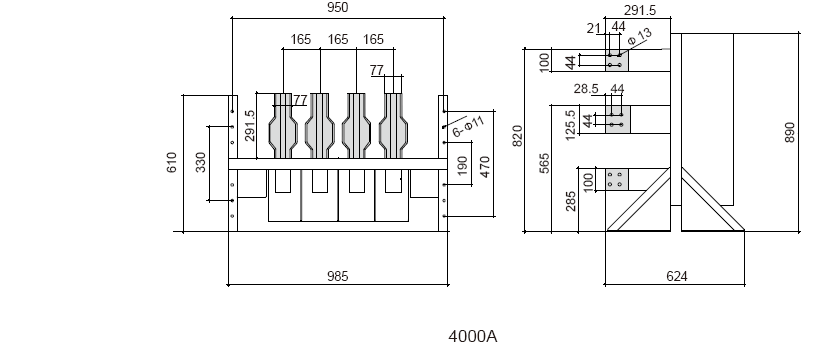

產品尺寸
電氣連接-內置控制器

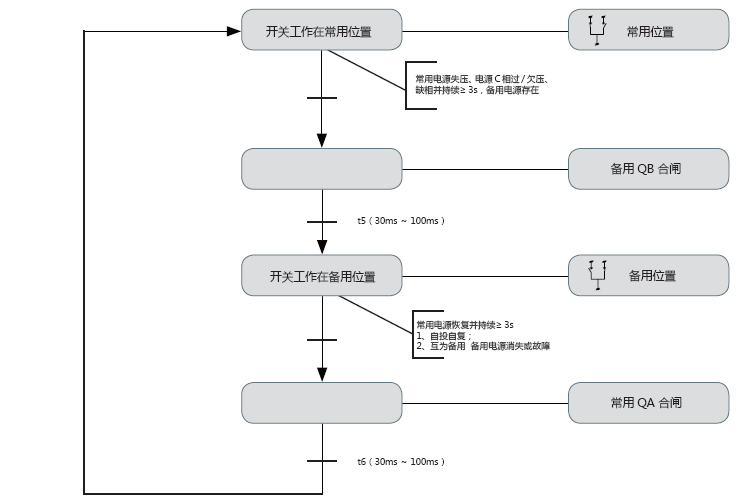

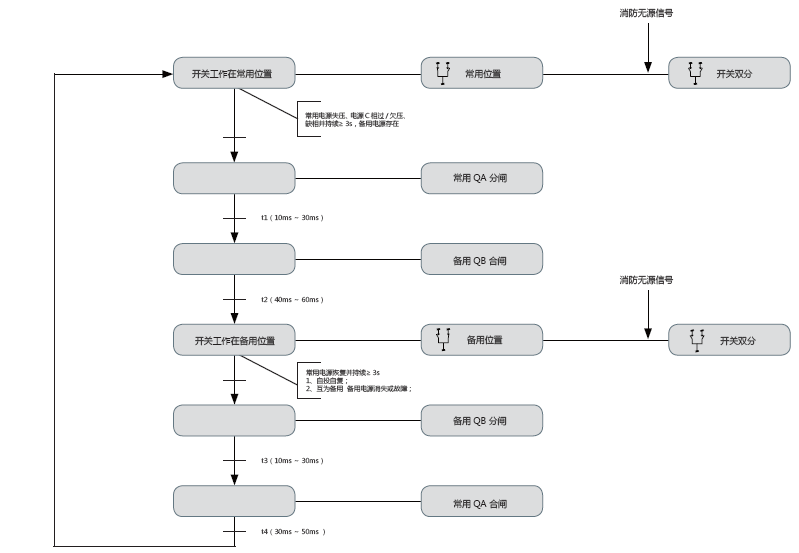

動作順序

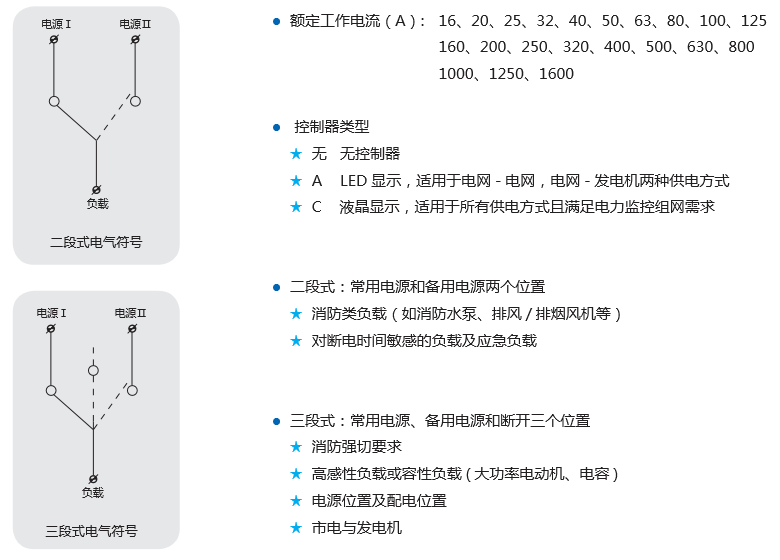

二段式內置型開關動作順序
三段式內置型開關動作順序
