圖1所示的系統在民用建筑中經常使用，其中110kV系統為電網所有，10kV系統（圖中方框內）為民用建筑中經常采用的高壓系統，屬于建筑設計院設計范疇。其特點為兩個電源分別引自110kV變電站，可以認為是雙重電源。詳細分析可以看出，如果電源1是主用電源，電源2有三種情況：

      a）電源2正常情況也工作。此時，電源1和2構成兩個電源同時工作，互為備用；

      b）電源2正常情況下不工作，但處于熱備用狀況，全部負荷由電源1負荷；

      c）電源2正常情況下不工作，但處于冷備用狀況，全部負荷也由電源1負荷。

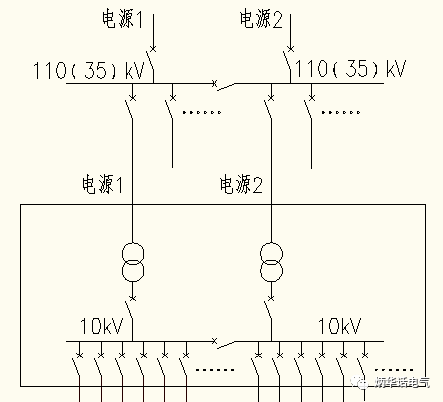

圖1  雙重電源系統簡圖

電源由供電公司提供，設計院、業主沒有更多的話語權。但是，有些問題需要設計和運行時加以考慮和解決。

1、什么是冷備用和熱備用？

        根據《電力調度規程》，冷熱備用術語如下：

        冷備用狀態——指連接該設備的各側均無安全措施，且連接該設備的各側均有明顯斷開點或可判斷的斷開點。線路冷備用指線路兩側刀閘拉開，有串補的線路串補裝置應在熱備用以下狀態。

        熱備用狀態——指設備(不包括帶串補裝置的線路和串補裝置)開關斷開，而刀閘仍在合上位置。此狀態下如無特殊要求，設備保護均應在運行狀態。帶串補裝置的線路，線路刀閘在合閘位置或串補裝置在運行狀態，其他狀態同上。

2、冷熱備用的比較

       電源的冷熱備用可以通過表1進行比較。

表1  電源的冷熱備用對比

        因此，熱備用具有較好的供電連續性，但要付出更多的經濟代價。

3、冷備用需要思考的問題

        當采用雙重電源且電源冷備用時，如果主電源故障，由于是冷備用，按照電力調度規程，需要更多流程和操作，電源2投入供電的時間將長于熱備用。如果建筑物存在一級負荷中的特別重要負荷，且對中斷供電時間要求比較高的負荷（如數據中心、醫療急救設備、有些消防負荷等），冷備用有可能不滿足要求。此時，應根據實際情況，除雙重電源外，還需設置備用電源或應急電源。
